EMB液壓管接頭是油管與油管、油管與液壓元件之間的可拆式連接件，它應滿足裝拆方便、連接牢靠、密封可靠、外形尺寸小、通油能力大、壓力損失小、加工工藝性好等要求。
一、管接頭的分類標準
1、按照按油管與管接頭的連接方式，管接頭主要有焊接式、卡套式、擴口式、扣壓式等形式。
2、按照每種形式的管接頭中，按接頭的通路數量和方向分有直通接頭、直角接頭、三通接頭等類型。
3、按照與機體的連接方式，可分為螺紋連接、法蘭連接等方式。此外，還有一些滿足特殊用途的管接頭。
二、各種類型管接頭圖文詳解
1、焊接式管接頭

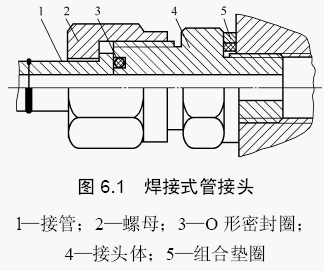

圖 6.1所示為焊接式直通管接頭，主要由接頭體 4、螺母2和接管 l組成，在接頭體和接管之間用o形密封圈 3密封。當接頭體擰入機體時，采用金屬墊圈或組合墊圈 5實現端面密封。接管與管路系統中的鋼管用焊接連接。焊接式管接頭連接牢固、密封可靠，缺點是裝配時需焊接，因而必須采用厚壁鋼管，且焊接工作量大。
2、卡套式管接頭
圖 6.2所示為卡套式管接頭結構。這種管接頭主要包括具有 24°錐形孔的接頭體4，帶有尖銳內刃的卡套2，起壓緊作用的壓緊螺母3三個元件。旋緊螺母3時，卡套2被推進24°錐孔，并隨之變形，使卡套與接頭體內 錐面形成球面接觸密封；同時，卡套的內刃口嵌入油管l的外壁，在外壁上壓出一個環形凹槽，從而起到可靠的密封作用。卡套式管接頭具有結構簡單、性能良好、 質量輕、體積小、使用方便、不用焊接、鋼管軸向尺寸要求不嚴等優點，且抗振性能好，工作壓力可達 31.5MPa，是液壓系統中較為理想的管路連接件。
3、焊接式管接頭

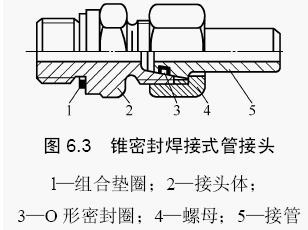

圖 6.3所示為錐密封焊接式管接頭結構。這種管接頭主要由接頭體 2、螺母4和接管5組成，除具有焊接式管接頭的優點外，由于它的o形密封圈裝在接管5的24°錐體上，使密封有調節的可能，密封更可靠。工作壓力為 34.5MPa，工作溫度為－25℃～80℃。這種管接頭的使用越來越多。
4、擴口式管接頭

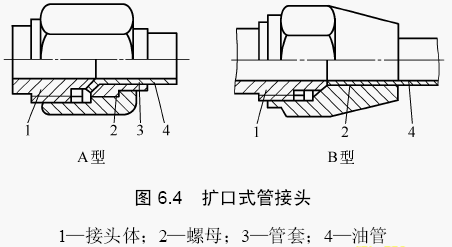

圖 6.4所示是擴口式管接頭結構。這種管接頭有A型和B型兩種結構形式：A型由具有74°外錐面的管接頭體1、起壓緊作用的螺母2和帶有60°內錐孔的管套 3組成；B型由具有90°外錐的接頭體l和帶有90°內錐孔的螺母2組成。將已沖成喇叭口的管子置于接頭體的外錐面和管套(或B型螺母)的內錐孔之間，旋 緊螺母使管子的喇叭口受壓，擠貼于接頭體外錐面和管套(或B型的螺母)內錐孔所產生的間隙中，從而起到密封作用。擴口式管接頭結構簡單、性能良好、加工和 使用方便，適用于以油、氣為介質的中、低壓管路系統，其工作壓力取決于管材的許用壓力，一般為3.5MPa～16MPa。
